Clases y Objetos

Clases y Objetos:

  • Una Clase es una plantilla.
  • Un Objeto es la instancia de una Clase.

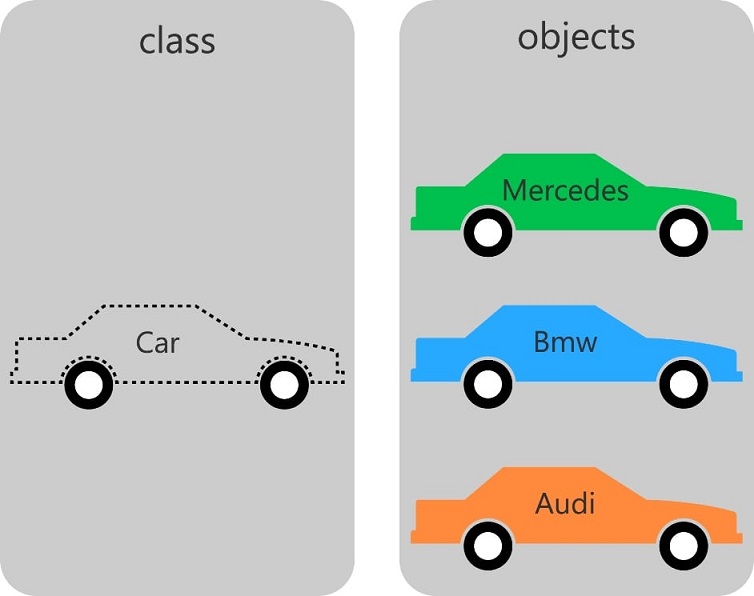

ClaseyObjetos1

1
2
3
En este Ejemplo Nos encontramos la Clase Coche,
y hemos instanciado esta Clase para tener los Objetos de Coches
Mercedes, Bmw y Audi...

Representacion de la Clase Coche en STL OOP IEC 61131-3

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
FUNCTION_BLOCK Coche
VAR_INPUT
END_VAR
VAR_OUTPUT
END_VAR
VAR
    _Marca : STRING;
    _Color : STRING;
    accion : STRING;
END_VAR
----------------------------------------------------------------
METHOD PUBLIC Acelerar
accion := 'acelerar';
----------------------------------------------------------------
METHOD PUBLIC Conducir
accion := 'conducir';
----------------------------------------------------------------
METHOD PUBLIC Frenar
accion := 'frenar';
----------------------------------------------------------------
PROPERTY PUBLIC Color : STRING
Get
    Color := _Color;
Set
    _Color := Color;
----------------------------------------------------------------
PROPERTY PUBLIC Marca : STRING
Get
    Marca := _Marca;
Set
    _Marca := Marca;
Instancia de la clase en los Objetos: Mercedes,Bmw y Audi y llamadas a sus metodos y propiedades...
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
PROGRAM _01_Clase_y_Objetos
VAR
    // tenemos la Clase Coche y la instanciamos y obtenemos los Objetos: Mercedes, Bmw y Audi.
    Mercedes : Coche;
    Bmw : Coche;
    Audi: Coche;

    Color : STRING;
    Marca : STRING;

    Acelerar : BOOL;
    Conducir:  BOOL;
    Frenar  : BOOL;
END_VAR

//Objeto Mercedes
//llamadas a sus métodos.
IF Acelerar THEN
    Mercedes.Acelerar();
    Acelerar := FALSE;
END_IF

IF Conducir THEN
    Mercedes.Conducir();
    Conducir := FALSE;
END_IF

IF Frenar THEN
    Mercedes.Frenar();
    Frenar := FALSE;
END_IF

//llamadas a sus propiedades.
Mercedes.Marca := 'Mercedes';
Mercedes.Color := 'Negro';
Color := Mercedes.Color;
